TPZB铁路盆式橡胶支座
上海TPZB铁路盆式橡胶支座
所属分类:上海橡胶支座系列
发布日期:2014-3-18
浏览:3870次
咨询电话:183-3183-3482

TPZB铁路盆式橡胶支座

TPZB铁路盆式橡胶支座是专用于铁路桥梁而专门研发设计的一种高强度的盆式橡胶支座产品,本产品属于非地震区使用的桥梁支座产品,也可用于直线、平坡、曲线及坡道的线路上。

TPZB铁路桥梁盆式橡胶支座 TPZB铁路桥梁盆式橡胶支座2

TPZB铁路盆式橡胶支座简介:

TPZB铁路盆式橡胶支座是专用于铁路桥梁而专门研发设计的一种高强度的盆式橡胶支座产品,本产品属于非地震区使用的桥梁支座产品,也可用于直线、平坡、曲线及坡道的线路上。该支座螺检孔的直径、间距与标准设计梁一致,以便于与铸钢支座互换使用。本产品适用于八度地震以下(含八度)和柔性桥墩的铁路桥梁使用。

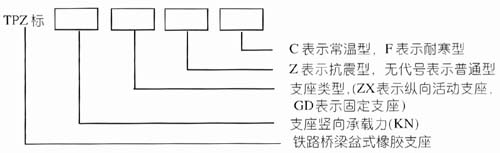

TPZB铁路盆式橡胶支座分为:固定式、活动式两种。两种支座的总高度是相等的,TPZB为标准设计的铁路盆式橡胶支座的简称,它适用于竖向承载力为1500KN--2500KN,位移量(伸缩量)为30--250mm的铁路混凝土桥梁。为现行20-40m标准梁设计的支座型号为TPZB',竖向承载力为2000KN、2500KN、3000KN。TPZB支座名称代号的含义为:表示为适用于铁路标桥梁的标准设计,简称"标准桥梁橡胶支座"。代号后面的数字,如:XXXXXXKN:表示支座设计竖向承载力(KN),例6000KN;

TPZB铁路盆式橡胶支座适用温度范围 常温型支座:适用于-25℃ ---60℃ 耐寒型支座:适用于-40℃ ---60℃,代号F。支座竖向转角不小于40'。支座可承受的水平力:GD支座所承受的水平力和ZX纵向活动支座横桥向所承受的水平力不小于竖向承载力的10%,GD-Z固定支座所承受的水平力不中于竖向承载力的20%。支座的活动磨擦系数μ:聚四氟乙烯滑板μ≤0.05 聚四氟乙烯滑板加5201硅脂润滑 常温型μ≤0.03,耐寒型 μ≤0.05

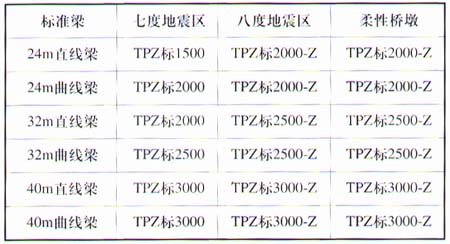

TPZB铁路盆式橡胶支座规格

TPZB铁路盆式橡胶支座安装图示及步骤 :

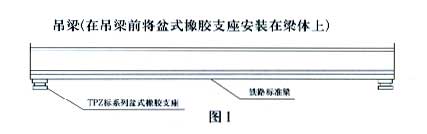

TPZB铁路盆式橡胶支座安装图示

1、当安装铁路盆式橡胶支座时,桥梁梁体及桥墩台的支承垫石部分混凝土等级不宜低于C40级。特殊情况须与设计单位协商。支座垫石的高度应考虑更换支座时顶梁的可能性。支承垫石的高度一般为30-50cm。TPZB标准铁路盆式橡胶支座的与标准梁的跨度、地震烈度、桥梁形式有关。

2、锚固地脚螺栓的混凝土,在支承垫石部分按规范设置钢筋网。要求将支座的中心线与主梁中心线重合、平行;纵向活动支座上下支座板顺桥向的中心线应互相重合,其交角不得大于5';纵向活动支座可根据需要在上下支座板之间设置预偏值,并利用位移指针定位。

3、支座安装标高应符合设计要求,要保证支座平面两个方向水平,支座支承面四角高差不得大于2mm。两片梁之间的横隔板焊接以后,必须马上松动稳定螺栓使其顶面与下支座有10mm以上的间隙,也可以切除稳定螺栓。同时立即切除上下支座板的连接板。

4、支座与墩台采用地脚螺栓连接时,在墩台顶宜采用预留螺栓孔的办法来锚固地脚螺栓。必要时也可以采用预埋钢板焊接连接,焊接时要防止支座钢件过热,以免烧坏橡胶、聚四氟乙烯板、295硅脂。E、梁体架设前,可将盆式橡胶支座安装在梁体上。在安装支座围板前,用棉丝仔细擦净不锈钢板。擦去支座上的浮浆灰尘等,清扫干净附近的墩台顶,检查支座各部件工作状况。

TPZB铁路盆式橡胶支座安装图示
